1. Монтаж із використанням монтажного клею («рідкі цвяхи») або цементного розчину

Даний метод монтажу підходить для тих випадків, коли віконна конструкція не має спеціального підставного профілю, і підвіконня монтується безпосередньо на поверхню віконного отвору.

Підвіконня можуть монтуватися за допомогою монтажного клею або цементного розчину практично на всі будівельні матеріали, такі як повнотіла цегла, легкий бетон, бетон, цегла, гіпс, дерево.

Підготовчі роботи:

Поверхня, на яку буде монтуватися підвіконня, має бути чистою, міцною, сухою, знежиреною і рівною по всій поверхні.

Нанесення клею / розчину:

Нанесіть клей (розчин) на поверхню віконного отвору. Ширина клейових смуг має бути не менше 10 мм. Відстань між двома смугами клею – максимально 100 мм.

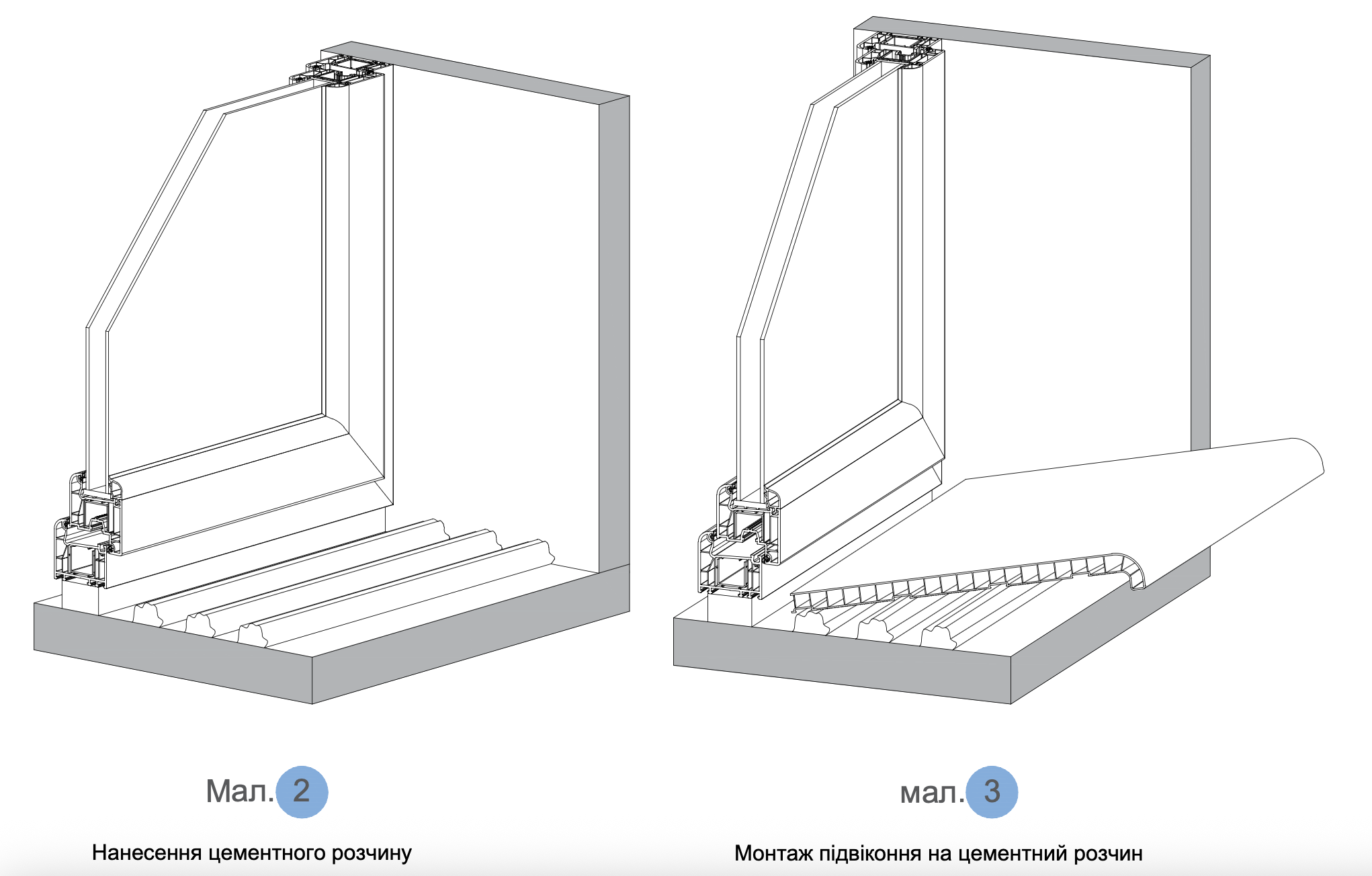

Цементний розчин наноситься рівномірно на всю площину отвору (Мал. 2).

Монтаж:

Заведіть підвіконня під віконну раму і щільно притисніть до основи. Місце стику підвіконня та рами обробіть силіконовим герметиком (Мал. 3).

Після цього підвіконня має бути щільно притиснуто зверху до повного затвердіння клею (розчину).

2. Монтаж із застосуванням 2-х компонентної монтажної піни

Це найбільш поширений та зручний метод монтажу підвіконь. Він дозволяє ефективно здійснювати монтаж підвіконня там, де нижня частина віконного отвору занадто велика для монтажу підвіконня безпосередньо на основу отвору.

Підготовчі роботи:

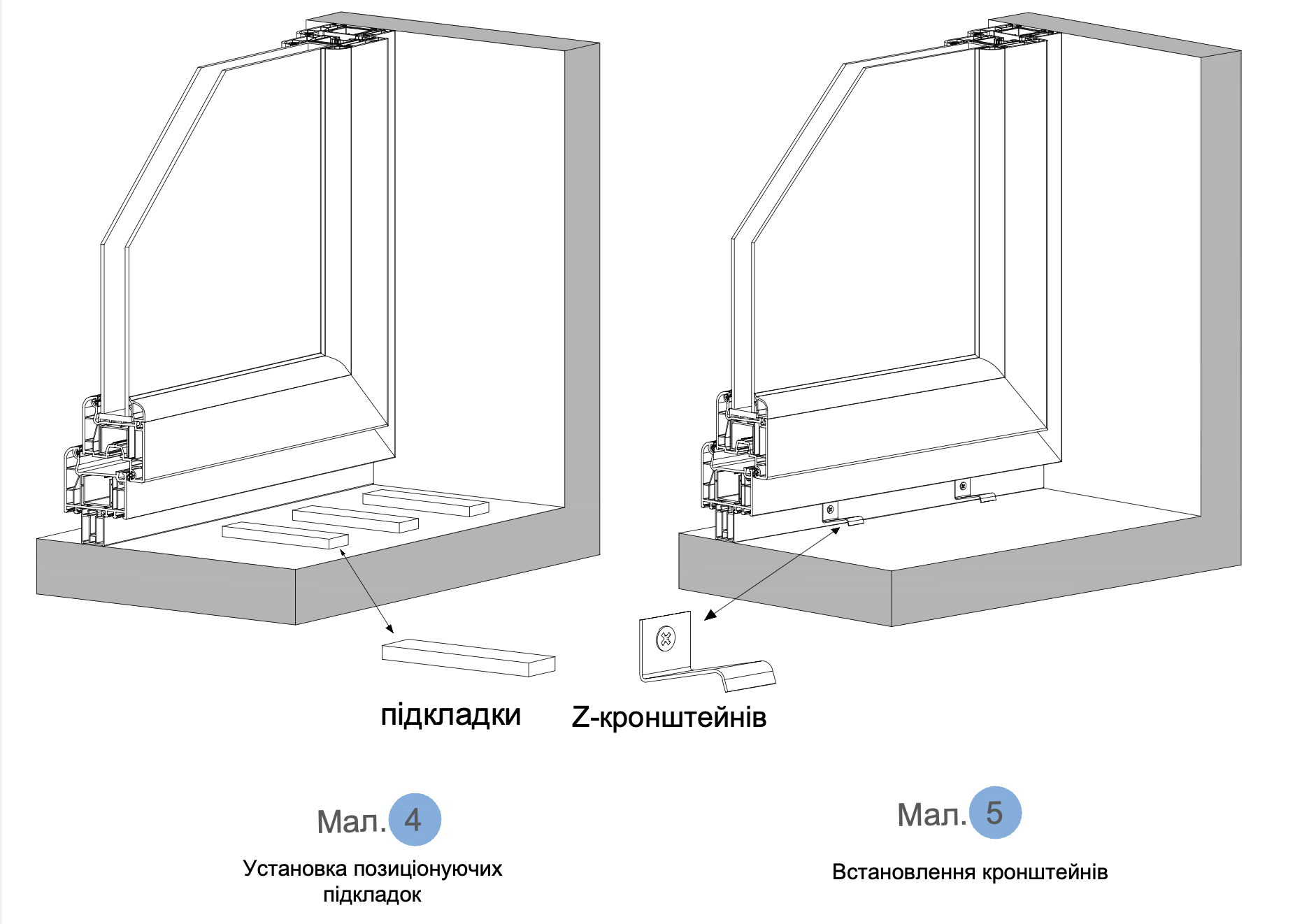

Для точного позиціювання підвіконня на основу необхідно встановити (на максимальній відстані 500 мм) підкладки відповідної товщини (Мал. 4).

Для кращого зчеплення піни з підвіконням рекомендується просвердлити кілька отворів на нижній поверхні підвіконня, в місцях зчеплення з піною.

ВАЖЛИВО: ВІДПОВІДАЛЬНІ ПОВИННІ БУТИ ВИКОНАНІ МІЖ ВНУТРІШНІМИ ПЕРЕГОРОДКАМИ ПІДВІКОННЯ!

Якщо конструкція вікна має спеціальний підставковий профіль, то слід починати з установки Z-кронштейнів (Мал. 5). Такий спосіб монтажу забезпечує покращений притиск підвіконня до рами вікна.

За допомогою шурупів кріпиться кронштейн до підставочного профілю. Довжина шурупа вибирається з урахуванням кількості внутрішніх перегородок підставочного профілю.

Для того, щоб підвіконня щільно прилягало до віконної коробки, необхідно встановити достатню кількість кронштейнів: наприклад 5 кронштейнів на ширину вікна 1300 мм.

Монтаж:

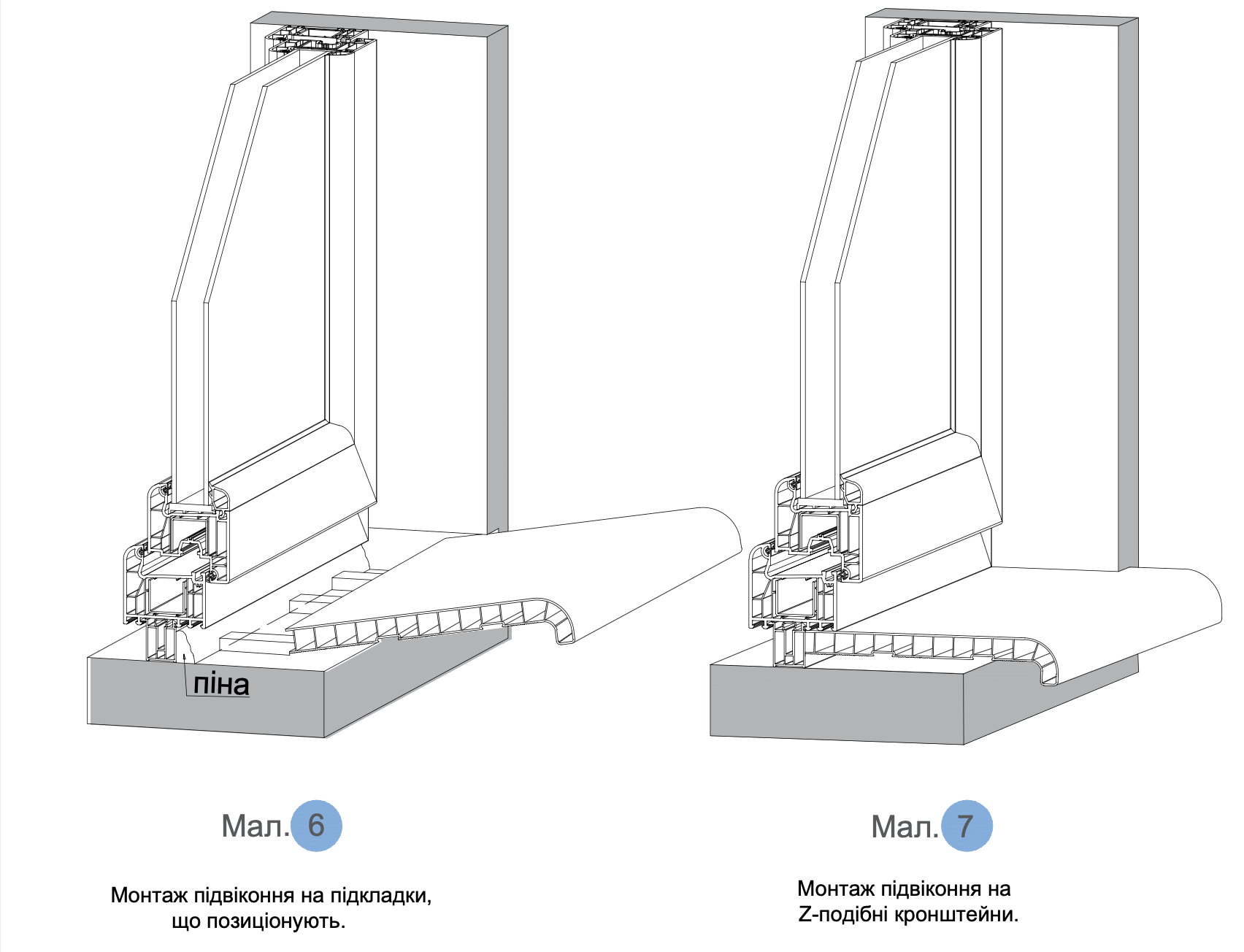

Заведіть підвіконня під раму і, притиснувши рукою, натисніть на місце (Мал. 6, Мал. 7).

Перед нанесенням монтажної піни підвіконня має бути щільно притиснуте до прокладок і вікна. Це може бути розпір між підвіконням і верхнім відкосом або важкий вантаж. Навантаження розподіляємо рівномірно по всій поверхні підвіконня.

Потім задувається піна. Якщо простір під встановленим підвіконням не дозволяє використовувати пістолет для нанесення монтажної піни, то наносимо піну вздовж вікна шаром шириною близько 3 см перед встановленням підвіконня.

Після встановлення підвіконня необхідно рівномірне натиснути на всю лицьову поверхню до повного висихання піни (не менше 24 годин)!

Для щільнішої фіксації підвіконня до підвіконного профілю можливе виконання додаткового кріплення за допомогою шурупів 4×120–150 мм. Кріплення виконується з передньої частини підвіконного профілю з кроком 300–400 мм.

3. Монтаж за допомогою кутових кронштейнів та 2-х компонентної монтажної піни

Дана методика монтажу в частині підготовчих робіт та особливостей з'єднання з віконною рамою не відрізняється від монтажу із застосуванням лише 2-х компонентної піни, тому тут ми розглянемо безпосередньо особливості застосування кутових кронштейнів.

Відстань між кріпленнями:

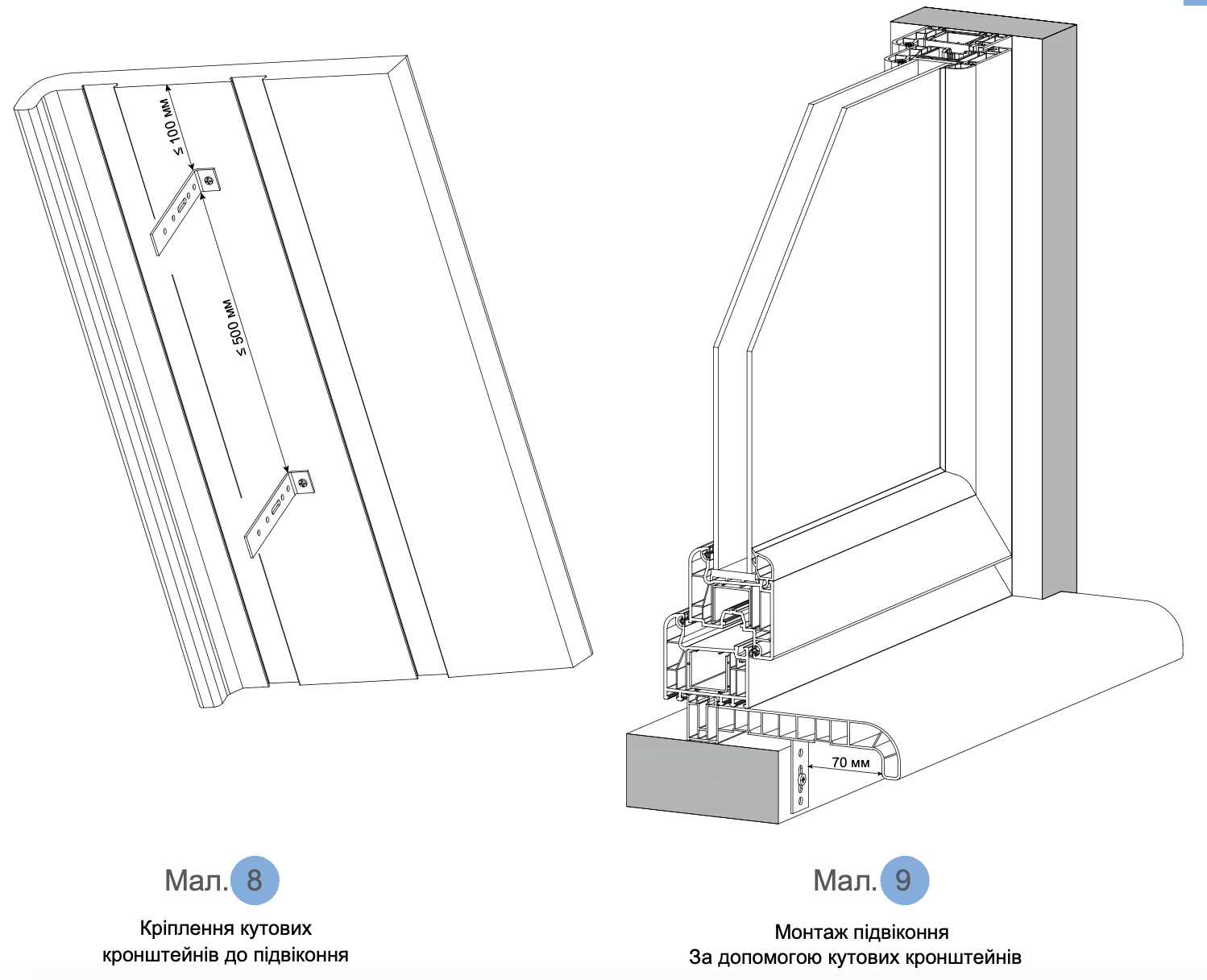

Якщо застосовується лише 2 кронштейни, то максимальна відстань між кутовими кронштейнами має бути 500 мм. Виступаючи за кронштейн краю підвіконня не повинні бути більше 100 мм (Мал. 8).

Якщо кронштейн буде від 3 штук, то максимальна відстань між кронштейнами повинна бути не більше 700 мм. Відстань вимірювана між нависаючою частиною підвіконня і монтажною стіною не повинна бути більше 70 мм (Мал. 9). РЕКОМЕНДОВАНА ВІДСТАНЬ 50 ММ!

Після того, як кронштейн приєднаний до підвіконня, заведіть підвіконня під віконну раму і злегка притиснувши рукою, зафіксуйте його на місце.

Підвіконня із закріпленими кутовими кронштейнами встановлюється на основу отвору. Так як цей метод не передбачає строго горизонтального позиціонування під час встановлення, необхідно виставити.

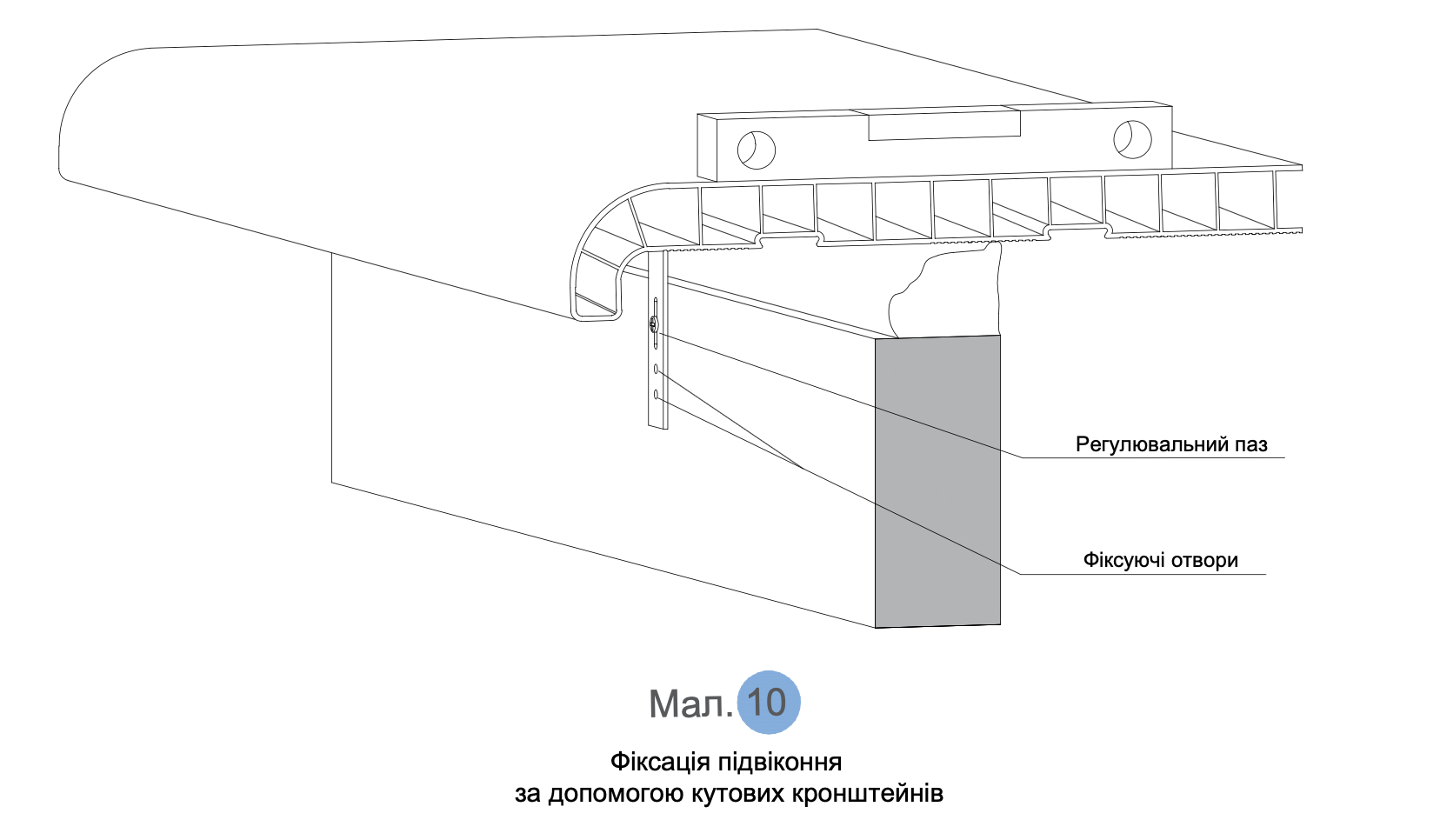

Взяти рівень і намітити олівцем точки кріплення на стіні через центр регульованих отворів кронштейнів.

По зазначених точках просвердліть отвір через регульований паз кронштейн під ударний дюбель та закріпіть за допомогою дюбеля.

Повторно перевірте положення горизонту за допомогою рівня і, у разі потреби, проведіть додаткове регулювання, підвівши або опустивши підвіконня.

Через фіксуючі отвори кронштейнів просвердліть отвір під ударний дюбель для остаточної фіксації підвіконня у горизонтальному положенні.

Для закріплення кутових кронштейнів використовується ударний дюбель із грибоподібною головкою.

Після цього за допомогою монтажного пістолета задуйте 2-х компонентну монтажну піну у вільну порожнину між підвіконням та отвором. Після встановлення підвіконня необхідно рівномірне натиснути на всю лицьову поверхню до повного висихання піни (не менше 24 годин)!

4. Монтаж підвіконня на балконі

Підготовчі роботи:

Основою такого кріплення будуть кронштейни. Кількість встановлюваних кронштейнів залежить від довжини підвіконня, що монтується. Рекомендується використовувати по 4 шт. на кожен метр підвіконня, встановлюючи їх через кожні 25 см.

Методика встановлення кронштейнів аналогічна розглянутій вище.

Монтаж:

Заведіть підвіконня під раму вікна і, натиснувши зверху, натисніть на кронштейнах.

Далі встановлюємо кронштейни:

Відстань між кріпленнями:

• Якщо застосовується лише 2 кутові кронштейни, то максимальна відстань між консолями має бути 500 мм.
• При установці, починаючи від 3 кутові кронштейни у звичайній області, максимальна відстань між консолями повинна бути не більше 700 мм.
• Частина підвіконня, що виступає, за кутовий кронштейн — максимально 70 мм.

Для закріплення підвіконня на кутовий кронштейн бажано застосовувати циліндричні оцинковані шурупи 3,9×16 або шурупи із напівкруглою головкою 4,2×16.

5. З'єднання

Стикове з'єднання підвіконня

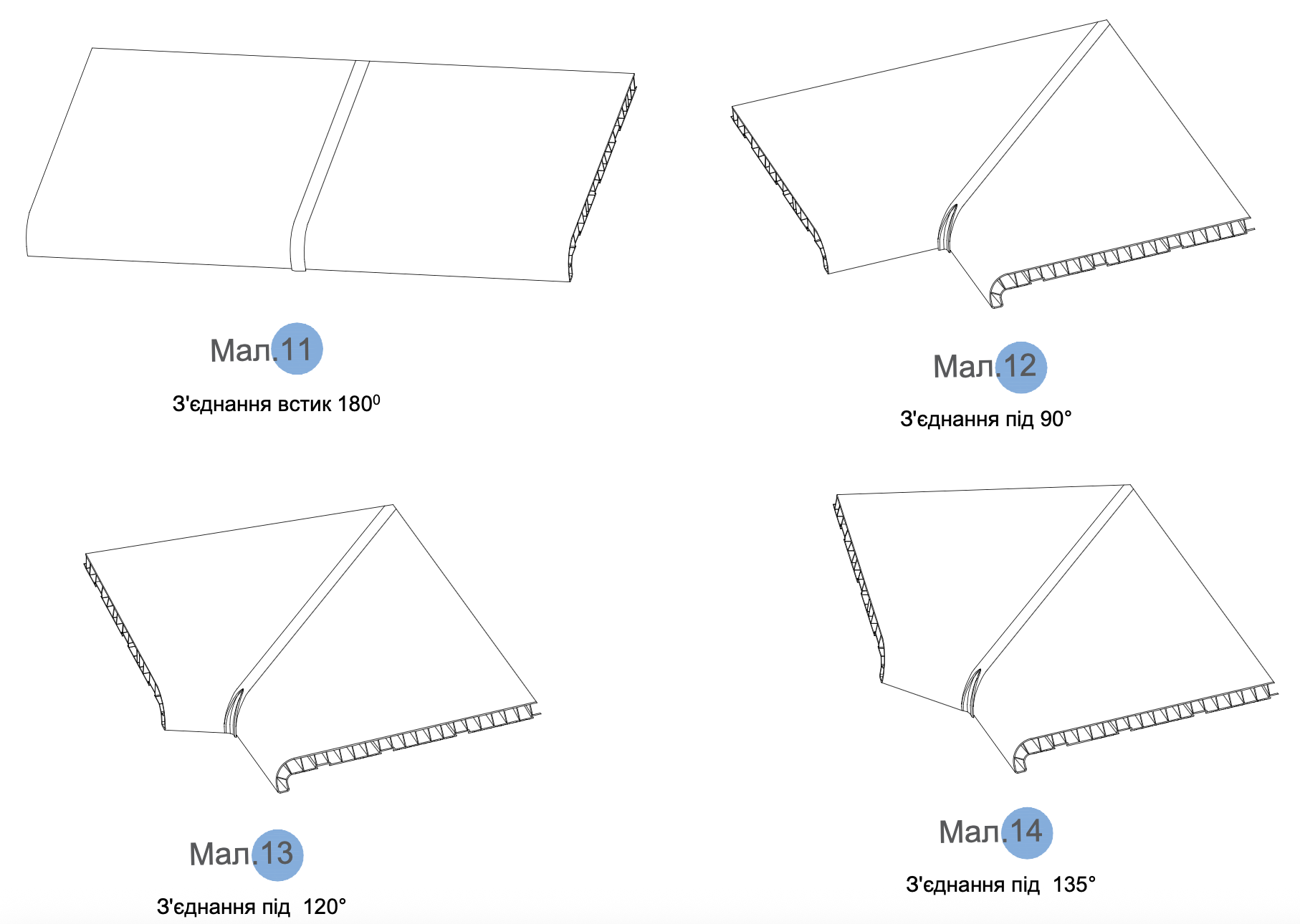

З'єднання підвіконь встик проводиться із зазором 1,5 мм на 1 м підвіконня (залежно від загальної довжини двох підвіконь, що стикуються). Зазор перекривається сполучним профілем для підвіконь (Мал. 11). При монтажі підвіконня на кронштейни в області стиків встановлюють 2 кронштейни, максимально допустимий виступ країв підвіконня за них – 40 мм.

З'єднання під кутом

Підвіконня з'єднуються під кутом, як показано на малюнку (Мал. 12, 13, 14), за допомогою стикувального профілю для стиків. Торцевий з'єднувач (стиковальний профіль) має два капіноси і дозволяє з'єднувати два підвіконня під кутом 180°, 90°, 120° та 135°.

Стики двох підвіконь, що знаходяться в одній площині під кутом 90°, 120°, 135°, рекомендуємо з'єднати за допомогою накладок, закріплених шурупами на стиках із внутрішньої (нижньої) сторони підвіконних дощок. Накладки можуть бути прямокутної форми і кріпитися вздовж стику на шов, так і впоперек шва.

При вильоті підвіконня за площину стіни на величину понад 70 мм застосовуються кутові кронштейни, як у пункті 4.3.
